Наиболее дешевый вариант готовой платы.

Ключевые особенности

  • Питание внешним источником 12в. На плате выведены 12в и 5в наружу, можно запитать какие-либо датчики слаботочные.
  • Датчики температуры по 1wire, 6 разъемов под винт для удобства подключения.
  • Два налоговых входа для датчиков давления (испарения и конденсации).
  • Датчики сухого контакта. Развязка оптронами + DC-DC по питанию. 6 штук.
  • Аналоговые выходы 0-10 вольт (частотоник, насосы, вентиляторы и т. д.) 6 штук.
  • Аналоговых входы на будущее 10 штук.
  • Выходы на два ЭРВ (под бивалент). Под винты+стандартный разъем для удобства.
  • Выходы на внешний экран, и диагностические выводы.
  • Разъем для карты памяти (microsd) + встроенная микросхема памяти.
  • Сетевуха на w5500 модулем запаивается в плату.
  • Развязанный выход 485 для управления частотником и тд.
  • DUE вставляется в плату.
  • Выход на плату реле 8штук простых или твердотелок, универсальный разъем - можно подключить.
  • без колхоза любую из двух плат. Фото плат в приложении, цена их на али 9$.
  • Плата двухслойная, размер 12.5 х 14.5см.

Требует внешних силовых элементов.

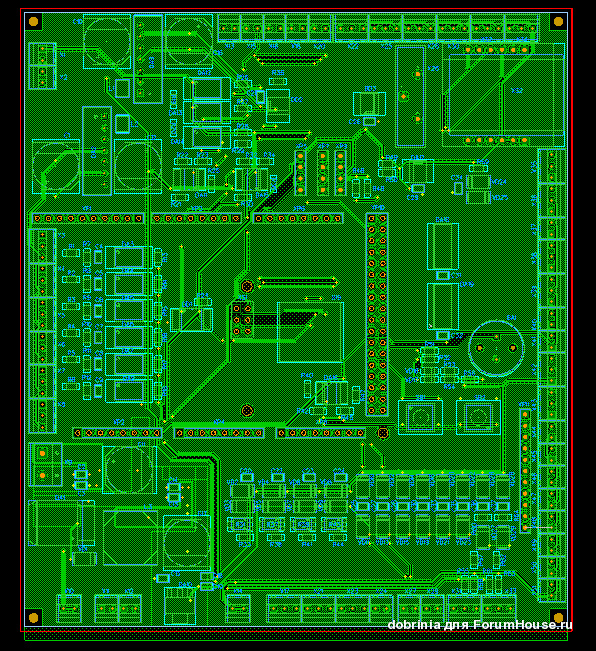

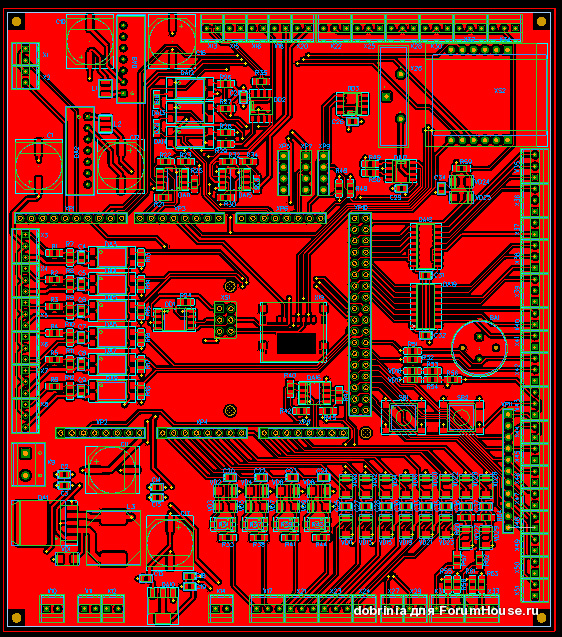

Внешний вид платы
