Сетевой шилд

Можно использовать шилды на основе чипов wiznet w5100 (не проверялось), w5200, w5500. Рекомендую использовать платы с буферами. Есть обязательные доработки (у разных шилдов по разному). По скорости 5100 совсем медленный, 5200 и 5500 примерно одинаковы. Основные отличия 5200 от 5500 — тип корпуса и энергопотребление.

Варианты плат


Плата №1

Работает на 21 мГц. Есть буфера. Заработала сразу, переделок не потребовала, но есть подозрение что нужно ioref резать. Сброс сделан правильно.

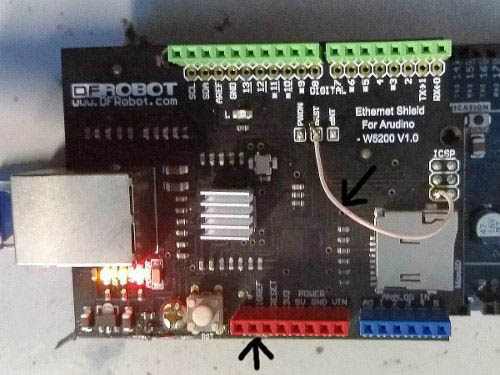

Плата №2

Сразу не заработала, была куплена первой, убил массу времени на нее. Опускаю описание ошибок монтажа и не исправных деталей. Требует переделки.
- IOREF был соединен с 5 вольтами по по этому на w5200 перло 5 вольт. Как не сгорела не понятно. Надо резать дорожку. Исправления показаны стрелками. Проверена в работе на 42, 24, 21 мГц - работает на всех частотах. Буферов нет.
- в цепи CS SD стоить делитель, его скорее всего надо убрать.
- проверить номинал резистора на вывод чипа bias (нога 12). Должен быть 28.7к 1% (код 45C)
СБРОС пробрасывать не надо.

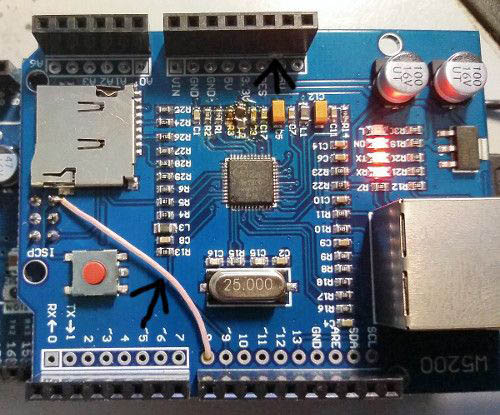

Плата №3

Самая интересная плата (скорее всего она будет основной при повторении контроллера). С учетом опыта по плате 2 сразу были сделаны переделки аналогичные плате 2. Исправления показаны стрелками. Проверена в работе на 42, 24, 21 мГц - работает на всех частотах. Буферов нет.
- в цепи CS SD стоить делитель, его скорее всего надо убрать.
- проверить номинал резистора на вывод чипа bias (нога 12). Должен быть 28.7к 1% (код 45C)
СБРОС пробрасывать не надо.

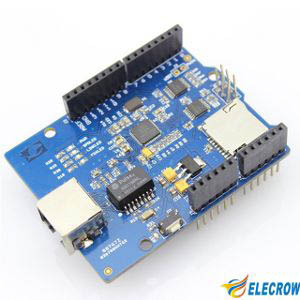

Плата №4

Подробное описание платы.
Доработка: удалить резистор R24, закоротить его контакты. Закоротить контакты 1 и 2 микросхемы U6 (работает и без этой доработки) Фото доработки.
Схема платы.

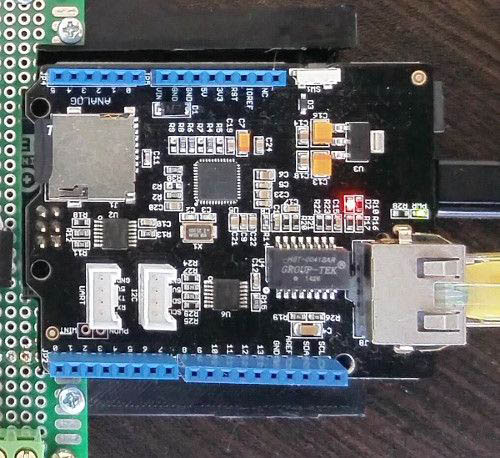

Плата №5

Чип w5500. Требует конфигурирования библиотеки на этот чип. Заработала без переделок. Есть буфера, скорость до 21 мГц. На 28 мГц не работает UDP.
