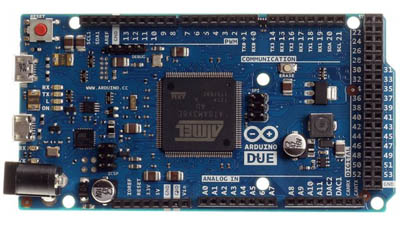

Arduino DUE

Arduino DUE подойдет фактически любая. Желательно, что бы был распаян часовой кварц, тогда можно сразу запустить внутренние часы чипа sm3x. Есть обязательные доработки.

Доработки

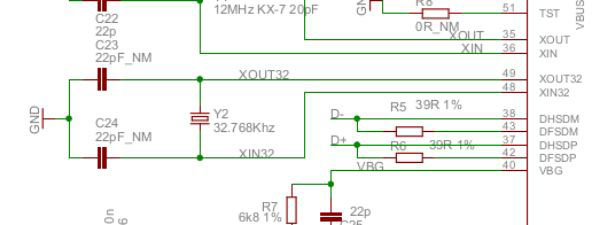

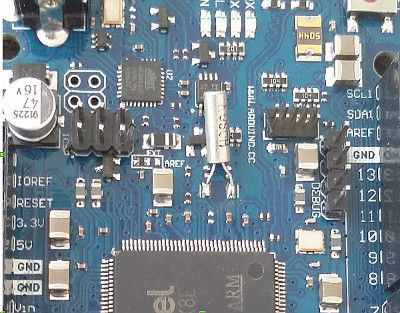

Необходимо припаять часовой кварц на пустые контактные площадки.

Крайне желательно уставить 20пф конденсаторы рядом.

Если генератор не «заводится» то контроллер не стартует. Подробнее о выборе типа часов на странице Настройка прошивки.

Доработка не обязательная, при использовании внутренней RC цепи необходимо на странице Web интерфейса «Дата/Время» установить флаг «Синхронизация раз в час с I2C часами*».

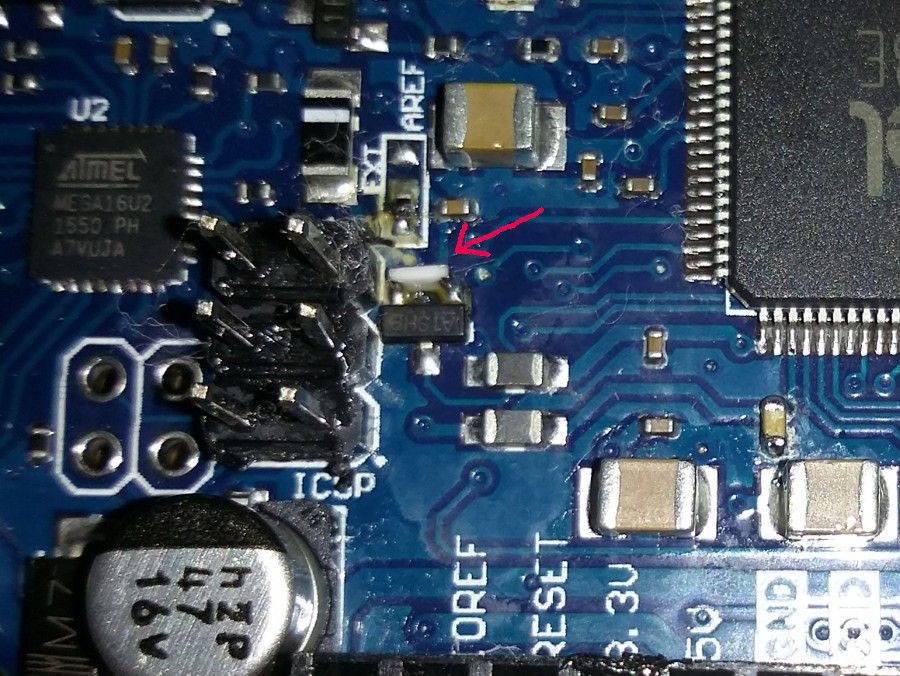

Припаять резистор поверхностного монтажа (0603 размер) номиналом 10 кОм между ERASE линией и + 3,3В, Проще всего припаять к двум ногам T3. Доработка крайне желательна.

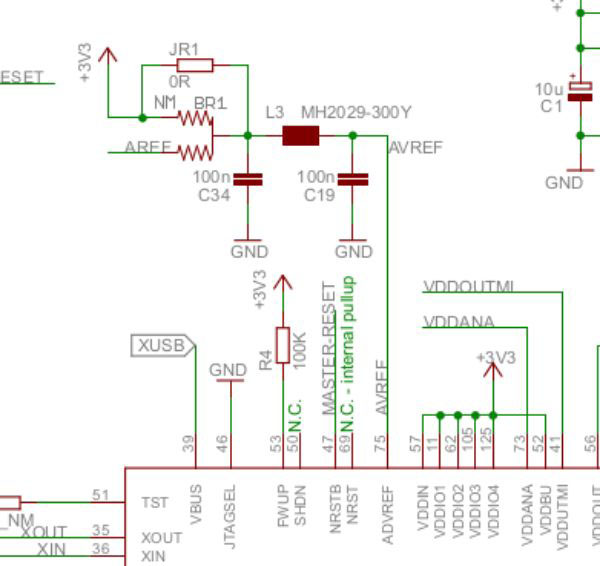

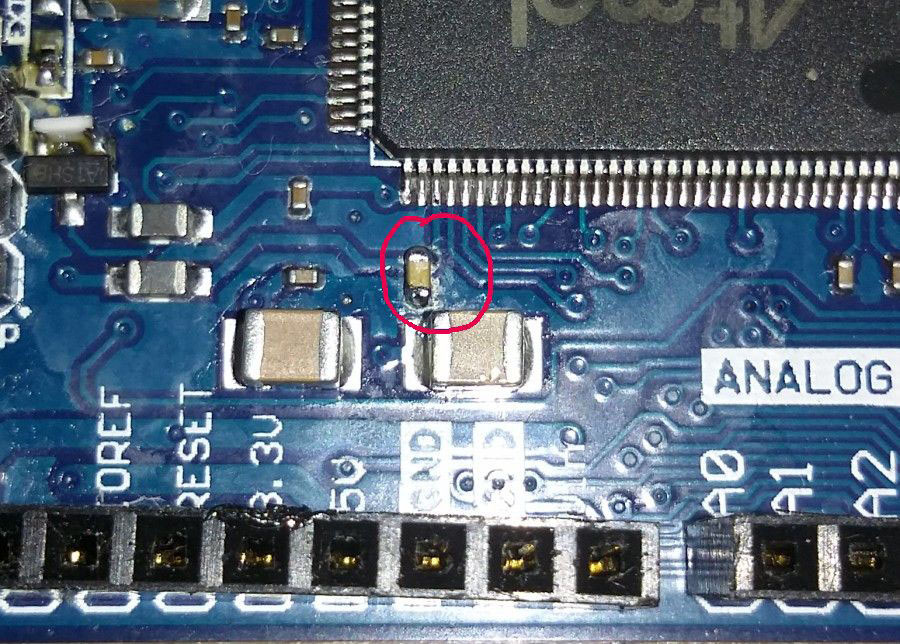

Заменить конденсатор С19 на как можно больше емкости (тантал желателен) 10-50 мкф. Доработка желательна
